突破非鐵磁性材料限制：滲透液、顯像劑應用指南與手持式黑光燈的完美搭配

跨越磁性的物理屏障：為何高階供應鏈高度依賴液體滲透檢測？

在精密製造的領域中，磁粉探傷憑藉其快速、靈敏的特性，佔據了品管流程的重要地位。當您的產線接獲航太級鈦合金零件、電動車專用的輕量化鋁合金車架，或是醫療級 304/316 奧氏體不鏽鋼訂單時，磁粉探傷便會面臨物理定律的殘酷挑戰：這些材料幾乎不具備鐵磁性，外加磁場無法在材料內部產生有效的漏磁場，磁粉自然也無法聚集。

面對這類非鐵磁性材料的表面開口瑕疵，液體滲透檢測是業界公認最可靠的解決方案。PT 探傷不依賴電磁學，而是巧妙運用流體力學中的「毛細現象」。只要缺陷擁有開口且材料本身非多孔性結構，無論工件形狀多麼複雜、體積多麼龐大，這項技術都能精準捕捉微米級的疲勞裂紋、熱撕裂與鍛造折疊。這是一場純粹的物理化學協同作戰，而這場戰役的成敗，完全取決於您對檢測耗材與光源設備的掌握度。

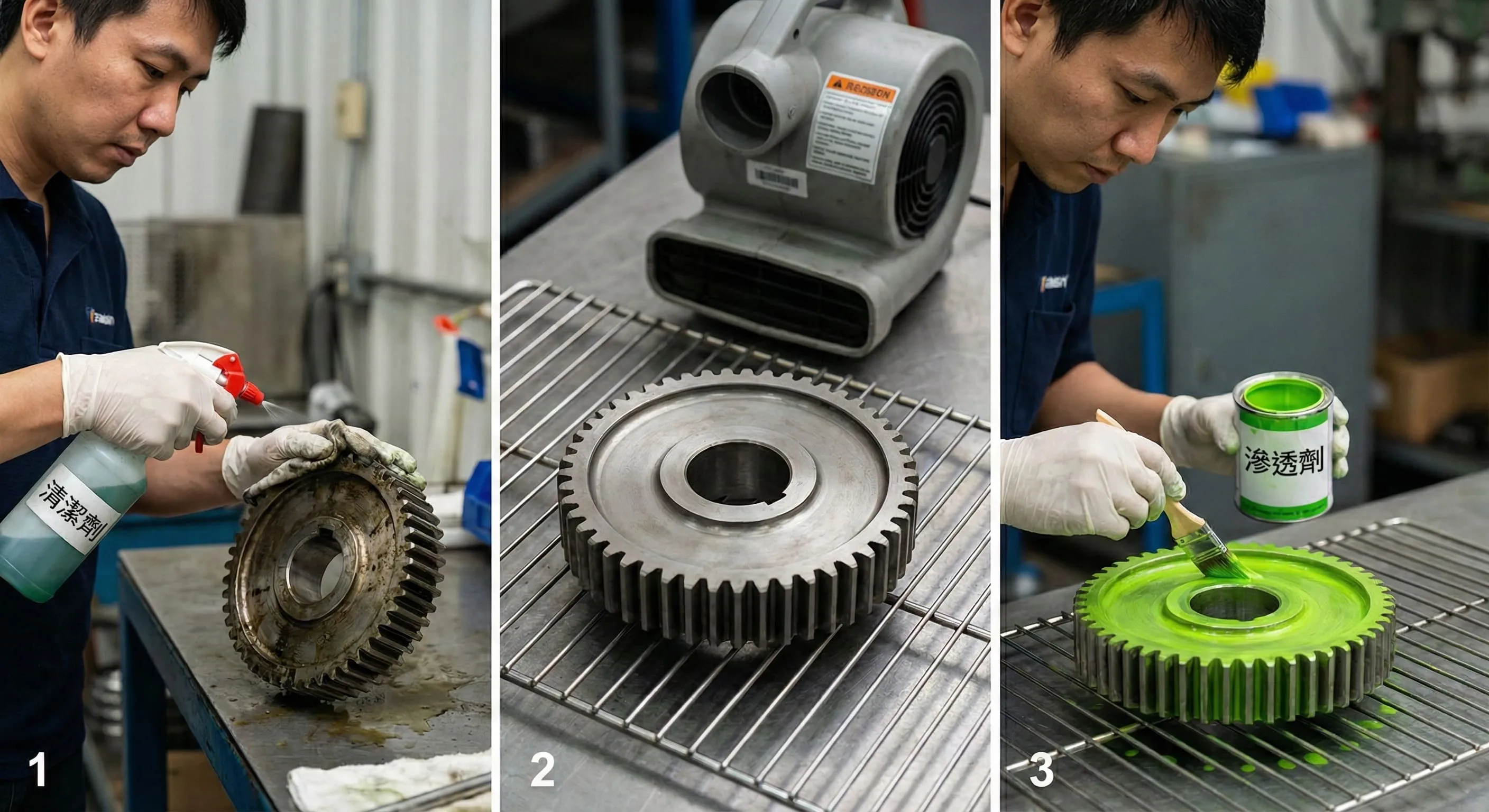

探傷黃金三部曲（上）：打造無阻礙的毛細通道

要讓液體順利鑽入肉眼難見的微小裂縫，前置作業的精準度決定了檢測的成敗。許多工廠發生「漏檢」的根本原因，並非滲透材料不佳，而是忽略了表面清潔的重要性。

金屬零件在經過 CNC 切削、沖壓或拋光後，表面往往殘留著大量的切削液、防鏽油或是金屬碎屑。如果裂紋開口被這些雜質堵死，後續的檢測便毫無意義。這時，必須使用專用的工業級 清洗劑 進行深度除油。優質的 清洗劑 具備極低的表面張力與極佳的揮發性，能迅速溶解油污並將其帶離裂縫，同時在室溫下快速乾燥，確保裂紋內部呈現完全中空狀態，為下一步的滲透鋪平道路。

表面徹底乾燥後，即可均勻施加 滲透液。在航太與高階車規的要求中，通常會使用含有高亮度螢光染料的 Type 1 螢光 滲透液。施加後，必須給予充分的「停留時間」。停留時間長短取決於材料特性與預期尋找的缺陷種類，一般鋁合金鍛件的微小裂紋，通常需要 10 到 30 分鐘的時間，讓液體憑藉強大的毛細作用力，緩慢且確實地鑽入深層瑕疵之中。

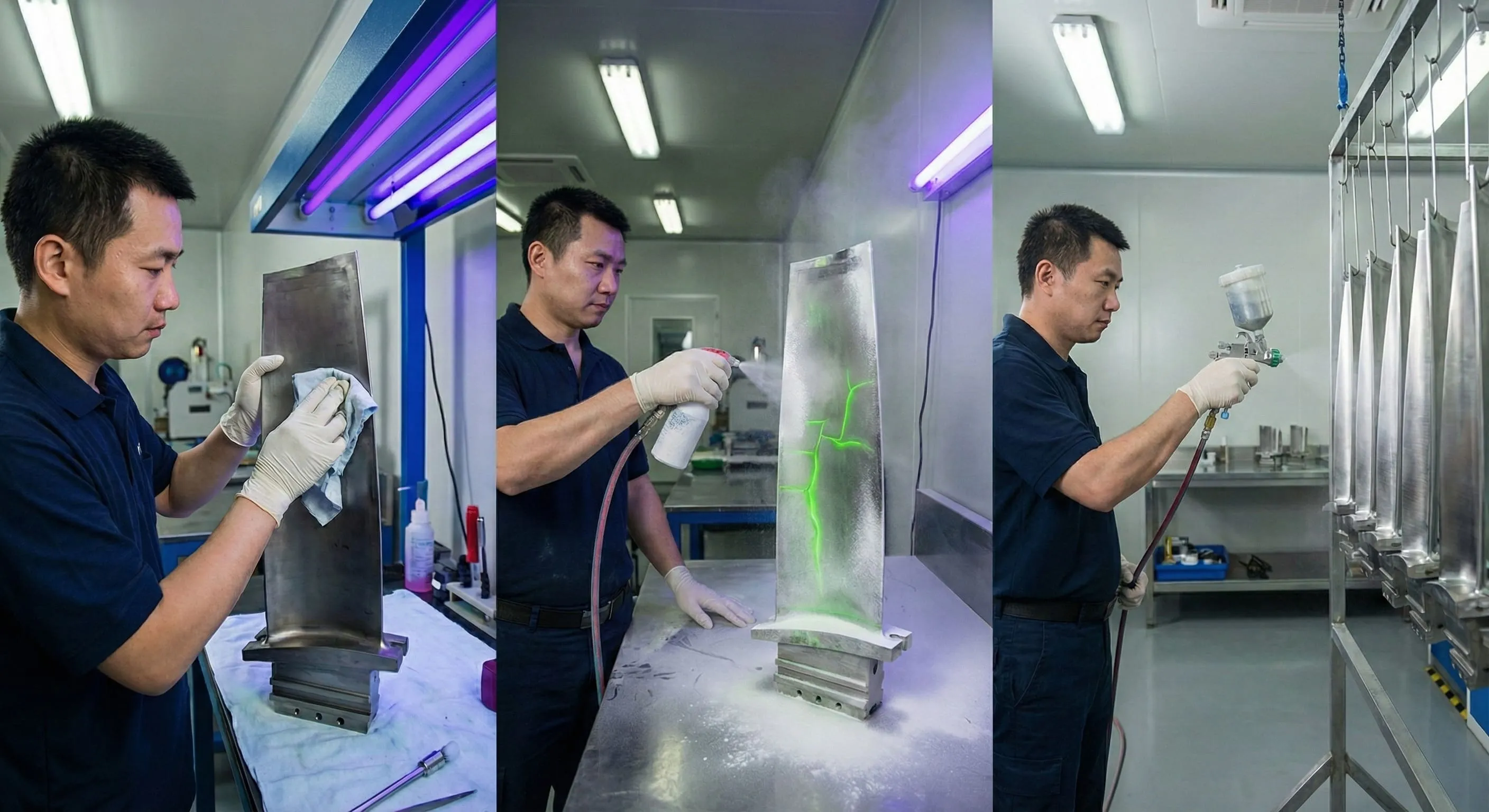

探傷黃金三部曲（下）：逆向工程與檢測後的關鍵防護

當滲透時間結束，品保人員必須小心翼翼地移除工件表面的多餘液體。這個步驟極度考驗技巧，若擦拭力道過大或清洗水壓過強，極易將已經鑽入裂縫內的液體一併洗出。

完成表面清理後，便進入讓瑕疵「浮出水面」的關鍵時刻：施加 顯像劑 。顯像劑 就像一塊鋪在金屬表面的奈米級海綿，它利用微小粉末顆粒間的空隙，產生強大的逆向毛細作用力，將藏匿在裂縫深處的殘留螢光液體強行「吸」回表面，並向四周擴散。隨著白色顯像塗層逐漸乾燥，隱藏的微小裂紋會被放大數倍，形成肉眼或光學儀器極易辨識的明顯指示。

值得關注的是，經過強效脫脂清洗與化學藥劑作用後的金屬表面，處於極易氧化的脆弱狀態。雖然不鏽鋼與鋁合金本身的抗腐蝕能力較佳，但若工件含有其他合金成分或為特定的高碳鋼特規件，在完成檢測與最終清洗後，強烈建議立即噴塗工業級 防鏽劑 。這層極薄的保護膜能有效隔絕空氣中的水氣與氧氣，確保高單價零件在入庫封存或跨國海運的過程中，表面依舊維持完美的光澤與無瑕狀態。

點亮黑暗中的瑕疵：光學檢測的最終防線

在最高規格的 PT 檢測中，螢光指示必須在特定的光源激發下才能顯現。一盞符合規範的紫外光燈，是整個系統的靈魂。針對大型鑄件、長管線或不易搬動的重型機械，檢測人員無法將工件塞入固定的暗箱機台，這時 手持式黑光燈 便成為無可取代的巡檢利器。

選購專業的 手持式黑光燈 ，決策層必須審視幾項嚴苛的光學參數：

1.峰值波長與純淨度： 規範要求 UV-A 燈具的峰值波長必須穩定落在 365 nm。高階產品會配備特製的 UV-A 通過濾光片，徹底阻擋可見光與有害的 UV-B/UV-C 波段射出，確保背景呈現深邃的暗黑色，將螢光對比度推升至極限。

2.照射強度與均勻性： 在距離光源 15 英吋的標準測試距離下，燈具中心的光強度必須大於 1000 μW/cm²。光束的覆蓋面積必須大且均勻，邊緣不能出現光斑或熱點，以免造成檢測人員的視覺疲勞或誤判。

3.工業級的耐用設計： 產線現場環境嚴苛，燈具無可避免會遭遇碰撞或化學溶劑的飛濺。具備 IP65 以上防塵防水等級、防摔鋁合金外殼以及無風扇靜音散熱設計的設備，才能承受 B2B 高強度連續作業的考驗。



fidco 完整解決方案：建構無懈可擊的品質信任

非破壞檢測從來不是單一產品的採購，而是化學耗材、光學設備與檢測工法的精密整合。將不匹配的溶劑與劣質的 UV 燈具拼湊使用，只會讓企業暴露在巨大的品質風險之中。

fidco 深刻理解現代供應鏈對良率的極致追求。我們提供經過全球航太、軍工認證的全系列 PT 檢測耗材，確保從油污溶解、高靈敏度滲透到精準顯像的每一個化學反應，都具備最高等級的重現性。同時，我們引進國際頂尖品牌的紫外光源設備，讓每一次的暗室檢驗都能擁有清晰明亮的判讀視野。透過 fidco 的技術顧問導入，我們不僅為您提供頂規的硬體與藥劑，更協助您建立符合國際標準的檢測流程，讓您的非鐵磁性零件無懼任何嚴苛的品質稽核，穩步邁向高階製造的頂峰。



FAQ

Q1：為什麼非鐵磁性金屬絕對不能使用磁粉探傷？

A1： 探傷技術的選擇取決於材料的物理本質。磁粉探傷的核心原理，是利用外加電流在工件內部建立強大的磁場，當磁力線遇到裂紋阻擋時會向外溢出，形成「漏磁場」來吸附磁粉。304/316 奧氏體不鏽鋼、鋁合金或鈦合金內部缺乏整齊排列的磁疇結構，根本無法被有效磁化，自然也無法產生漏磁場。對於這類材料，必須改用依賴毛細現象的液體滲透檢測，讓 滲透液 物理性地填入裂紋中，再透過後續工序將其顯現，這是目前唯一可行且具備高靈敏度的表面檢測方法。



Q2：在操作滲透檢測時，顯像劑噴得越厚，是不是越容易把瑕疵吸出來？

A2： 這是一個非常常見的操作誤區。顯像劑 的作用機制像海綿，但如果這塊海綿太厚，反而會掩蓋掉微小的瑕疵指示。標準的操作手法是距離工件表面約 10 到 12 英吋，以均勻掃掠的方式噴塗。理想的塗層應該是一層極薄、半透明且均勻的白色粉膜。若噴塗過度導致表面堆積厚重、甚至出現流掛的液滴，厚重的粉末會將從裂紋深處被吸出的微量螢光液體完全覆蓋，導致品保人員在 手持式黑光燈 照射下什麼都看不見，造成嚴重的漏檢。



Q3：市面上常見的「紅色著色滲透液」跟「螢光滲透液」該怎麼選擇？

A3： 選擇取決於您的客戶規範與預期攔截的瑕疵大小。紅色的可見光滲透液優點在於操作簡便，不需要暗房環境與特殊的紫外光源，非常適合用於現場管線焊接的初步排查或大型結構件的戶外檢測。針對加工精度極高、微觀疲勞裂紋容忍度極低的航太、車用精密零件，強烈建議選用螢光 滲透液 。螢光材料在 手持式黑光燈 的激發下，其視覺對比度是紅色滲透液的數十倍以上，具備極高的檢測靈敏度，也是 Nadcap 等國際高階認證中指定的主流檢測工法。在使用這類水洗性或後乳化性耗材後，也請務必確保工件完全乾燥，並視需求使用 清洗劑 與 防鏽劑 完成最終的表面保護。
